Tlakoměry dvouručkové a tlakoměry diferenční
| Typ DN | Popis | Revize | Katalog. list | |

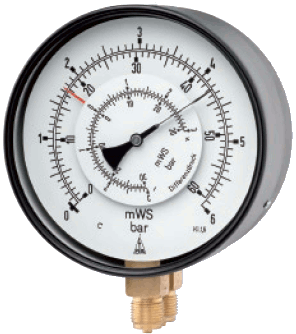

| DR, DiR 100, 160 | Dvouručkové a diferenční tlakoměry s Bourdonovými trubicemi, černé pouzdro s převlečným kroužkem | 06/08 08/08 | 5100  5100  | |

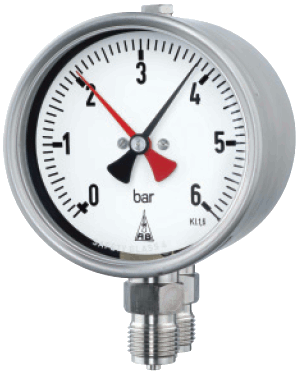

| DRCh, DRChG DiRCh, DiRChG 100, 160 | Dvouručkové a diferenční tlakoměry s Bourdonovými trubicemi, nerezové bajonetové pouzdro | 11/05 06/06 | 5101 5101 | |

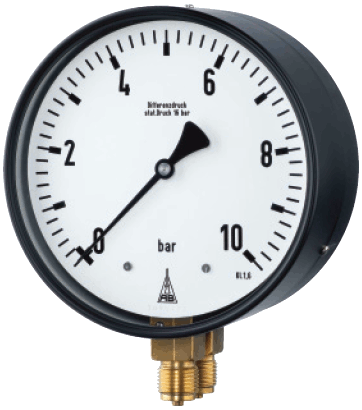

| DiRZ 160 | Diferenční tlakoměry s Bourdonovými trubicemi, černé pouzdro s převlečným kroužkem | 11/05 11/05 | 5110 5110 | |

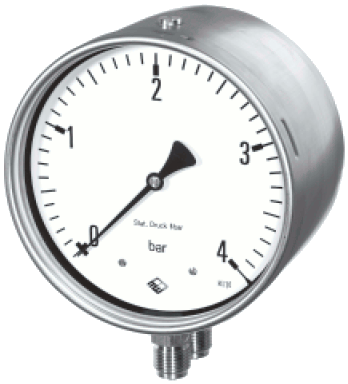

| DiRZCh, DiRZChG 160 | Diferenční tlakoměry s Bourdonovými trubicemi, nerezové bajonetové pouzdro | 12/11 12/11 | 5111 5111 | |

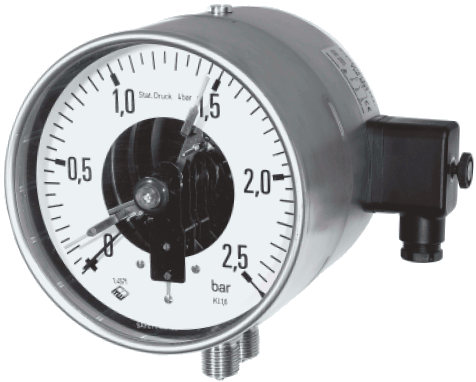

| DiRZCh, DiRZChOe 160 | Diferenční tlakoměry s Bourdonovými trubicemi, nerezové bajonetové pouzdro, s mezními kontakty | 05/04 05/09 | 5119 5119 | |

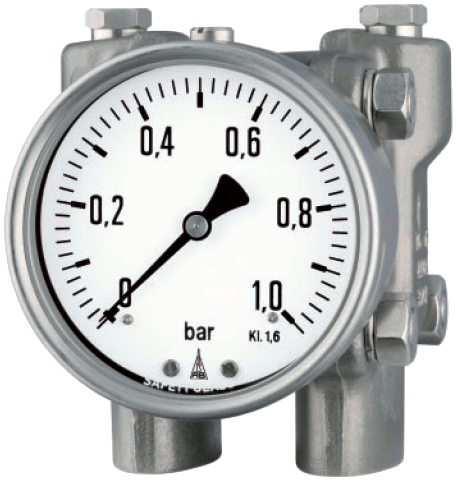

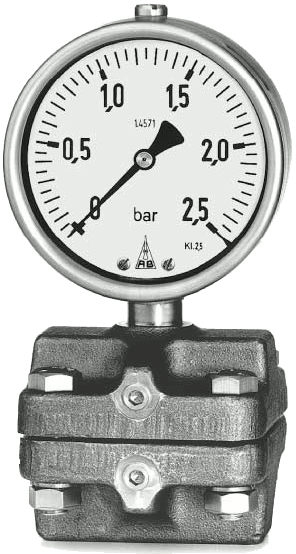

| DiP1Ch, DiP1ChG 100, 160 |
Diferenční tlakoměr membránový, nerezové bajonetové pouzdro, ventilové soupravy | 09/06 03/02 09/06 | 5200  5200 5200 | |
| DiP2Ch, DiP2ChG 100, 160 |
Diferenční tlakoměr membránový, nerezové bajonetové pouzdro, ventilové soupravy | 08/02 08/02 | 5210 5210 | |

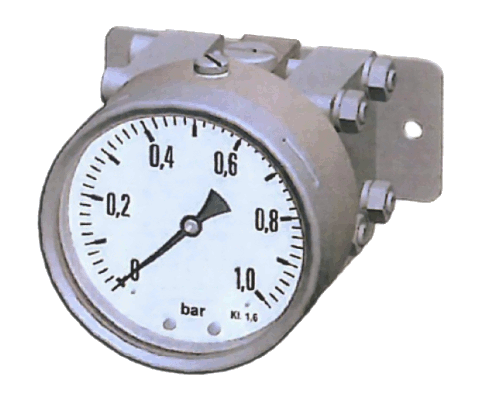

| DiP3Ch, DiP3ChG 100 | Diferenční tlakoměr membránový, nerezové bajonetové pouzdro | 03/11 03/11 |
5220 5220 | |

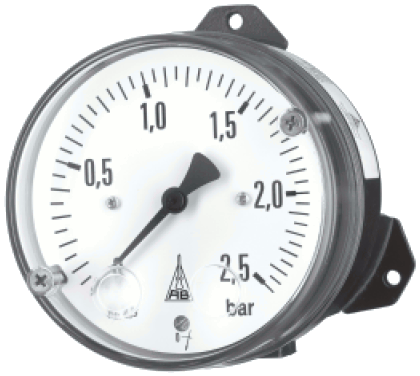

| DiPsPH 100 | Diferenční tlakoměr membránový, se svislou membránou | 10/10 10/10 | 5401 5401 | |
| DiPsPH DS 100 | Diferenční tlakoměr membránový, se svislou membránou, zabudované mikrospínače | 10/10 10/10 | 5495 5495 | |

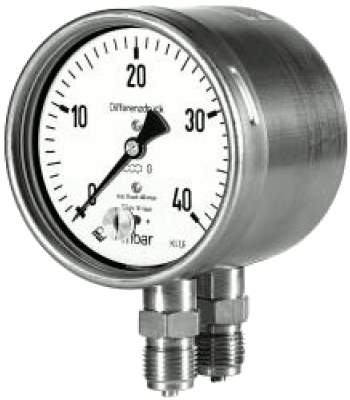

| DiKPCh 100, 160 | Diferenční tlakoměr krabicový, nerezové bajonetové pouzdro | 11/05 11/05 | 5601 5601 | |
| - | Tlakoměry pro kolejová vozidla - přehled, všeobecné informace | 08/10 | AwB 33 | |
| DRChg...Fz, DRg...Fz 60, 80, 100 | Dvouručkové tlakoměry pro kolejová vozidla | 08/10 08/10 08/10 | 5901 5901 5901 | |

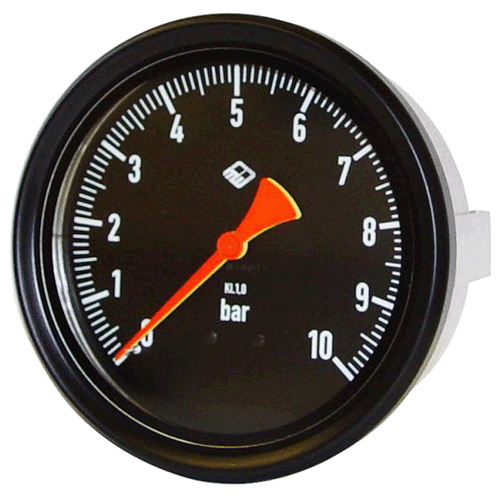

| DRChg...Fz 125 | Dvouručkové tlakoměry pro kolejová vozidla DN 125 | 07/12 07/12 | 5901.1 5901.1 |
Klíč k určení typu - značení přístrojů MANOTHERM
| Specifikace * | Kód * | Význam | ||
| Tlakoměry dvouručkové a tlakoměry diferenční: | D | Doppel- / Differenzdruck | ||
| Měř. systém: | 2 Bourdonovy trubice | dvouručkové (zobrazení dvou tlaků) | .. R | Rohrfeder |
| dvouručkové (zobrazení dvou tlaků a Δ P) | .. iR | Differenzdruck Rohrfeder | ||
| diferenční (jednoručkové) | .. iRZ | Differenzdr. Rohrfeder, ein Zeiger | ||
| membránový | diferenční, 1 svislá membrána | .. iPsP | Diff. Plattenfeder, senkrechte Platt. | |
| diferenční, 2 svislé membrány | .. iP1 | Differenzdruck Plattenfeder | ||
| diferenční, vodorovná membrána | .. iP2 | Differenzdruck Plattenfeder | ||
| krabicový | diferenční | .. iKP | Differenzdruck Kapselfeder | |
| Pouzdro: | s převlečným kroužkem | ocel tř. 10, černě lakováno | bez dalšího kódu | |
| bajonetové | nerez ocel 1.4301 | .. .. Ch | Chemie | |
| nerez ocel 1.4301, bezpečnostní S3 | .. .. SCh | Sicherheitsausführung Chemie | ||
| s krycím průzorem | polykarbonát (Makrolon®) | .. .. H | ||
| Plnění pouzdra: | neplněné | bez dalšího kódu | ||
| plněné glycerínem (standard) | .. .. .. G | Gehäusefüllung | ||
| plněné olejem (s elektrickým příslušenstvím) | .. .. .. Oe | Oelfüllung | ||
| Jmen. velikost: | průměr pouzdra (Ø) | 100 mm | .. .. .. .. 100 | |
| 160 mm | .. .. .. .. 160 | |||
| Materiál: | měřicí systém s Bourdonovými trubicemi | |||
| připojení: | mosaz | .. .. .. .. .. –1 | ||
| Bourdonovy trubice: | bronz (příp. 1.4571 - viz kat. listy) | |||
| připojení: | CrNi ocel 1.4571 | .. .. .. .. .. –3 | ||
| Bourdonovy trubice: | CrNi ocel 1.4571 | |||
| membránové měřicí systémy | ||||
| DiPsPH | tlak. komory slitina Al, těsnění NBR, membrána NBR (do 6 bar), NiCrCo ocel Duratherm® (od 10 bar) | .. .. .. .. .. –Alu | ||
| DiP1Ch... | tlak. komory nerez ocel 1.4404, těsnění FPM (Viton®), membrána CrNi ocel 1.4571 (do 0,4 bar), NiCrCo ocel Duratherm® (od 0,6 bar) | .. .. .. .. .. –3 | ||
| DiP2Ch... | tlak. komory nerez ocel 1.4404, těsnění FPM (Viton®), membrána CrNi ocel 1.4571 (do 0,4 bar), NiCrCo ocel Duratherm® (od 0,6 bar), vlnovce CrNi ocel 1.4571 | .. .. .. .. .. –3 | ||
| krabicový měřicí systém | ||||
| připojení: | mosaz | .. .. .. .. .. –1 | ||
| krabice: | slitina CuBe | |||
| těsnění: | NBR | |||
| připojení: | CrNi ocel 1.4571 | .. .. .. .. .. –3 | ||
| krabice: | CrNi ocel 1.4571 | |||
| těsnění: | FPM (Viton®) | |||
| Provedení: | vývod | spodní, paralelně za sebou | .. .. .. .. .. .. ph | parallel hintereinander |
| spodní, vedle sebe (DiP, DiPsH) | bez dalšího kódu | |||
| spodní, pod úhlem 30° (DiKP) | .. .. .. .. .. .. w | winkel | ||
| zadní, nad sebou (DiKP) | .. .. .. .. .. .. r | rückseitig | ||
| montáž | čelní kroužek - do panelu (DR, DiR, DiKP) | .. .. .. .. .. .. .. .. Fr | Frontring | |
| čelní kroužek - do panelu (DiPsH) | .. .. .. .. .. .. .. .. Er | Einbauring | ||
| upevňovací deska (DR, DiR, DiKP) | .. .. .. .. .. .. .. .. Rh | Rand hinten | ||
| upevňovací deska (DiP, DiPsH) | .. .. .. .. .. .. .. .. –W | Bügel Wandmontage | ||
| třmen na 2″ trubku (DiP) | .. .. .. .. .. .. .. .. –R | Rohrmontage | ||
| Rozsah: | standardně dle DIN EN 837-1 nebo ASME | např. 0 - 10 bar | viz kat. listy 5... | |
| Připojení: | G ¼ B, G ½ B, ¼″ NPT, ½″ NPT, M12x1,5, M20x1,5, atd. | |||
| Další možnosti: | např. červená ryska na stupnici, vlečná ručka, atd. | |||
| Příslušenství: | např. ventilové soupravy, mezní kontakty, atd. | |||
