	Typ DN	Popis	Revize	Katalog. list

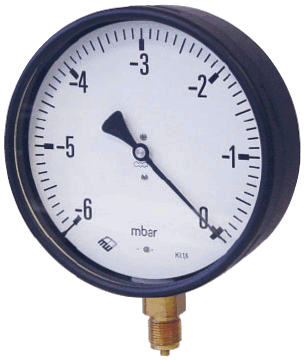

KPB 160-1 -6 - 0 mbar	KPB 100, 160	Černé bajonetové pouzdro	09/06 09/06 08/02	6101 6101 6101

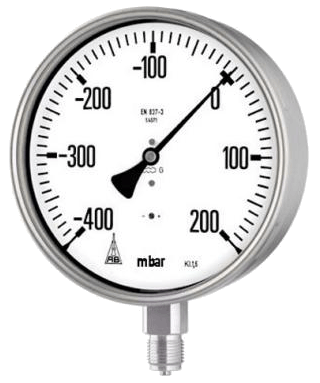

KPCh 160-3 -400 .. +200 mbar	KPCh, KPChG 100, 160, 250	Nerezové bajonetové pouzdro	05/03 04/12 09/12	6201 6201 6201

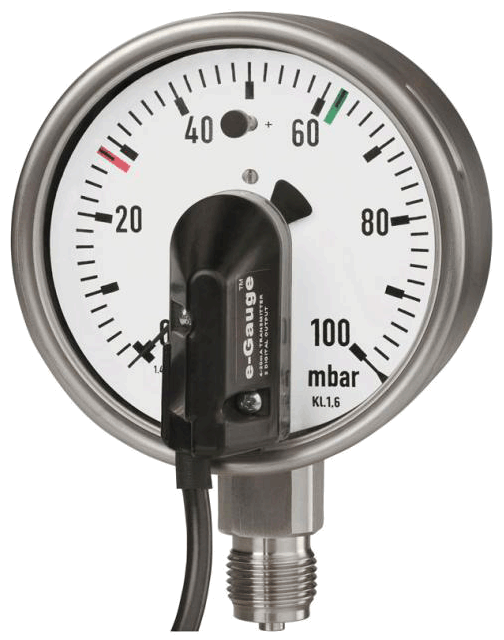

KPCh 100-3 eG 0 .. 100 mbar	KPCh, KPChG 100, 160	Nerezové bajonetové pouzdro, e-Gauge	04/12 09/12	6201.93 6201.93

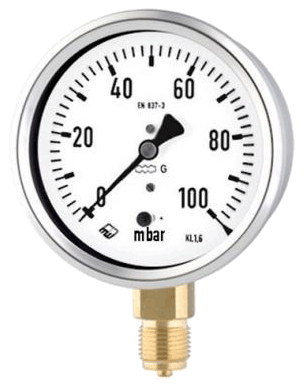

KPChg 100-1 0 - 100 mbar	KPChg, KPChgG 100, 160	Nerezové pouzdro se zaválcovaným kroužkem	05/12 09/12	6202 6202

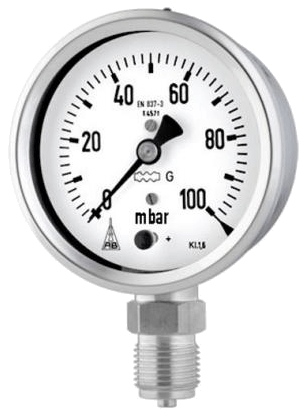

KPChg 80-3 0 - 100 mbar	KPChg, KPChgG 80	Nerezové pouzdro se zaválcovaným kroužkem	04/12 09/12	6203 6203

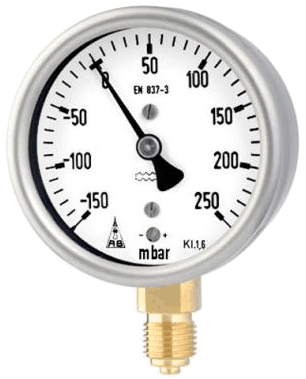

KPCh 63-1 -150 .. +250 mbar	KPCh, KPChG 63	Nerezové bajonetové pouzdro	04/12 09/12	6211 6211

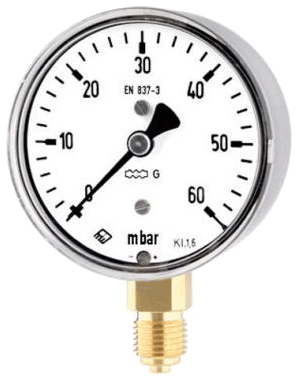

KPChE 63-1 0 - 60 mbar	KPChE 63	Nerezové pouzdro, zaklapávací akrylátový průzor	09/12 09/12	6211.1 6211.1

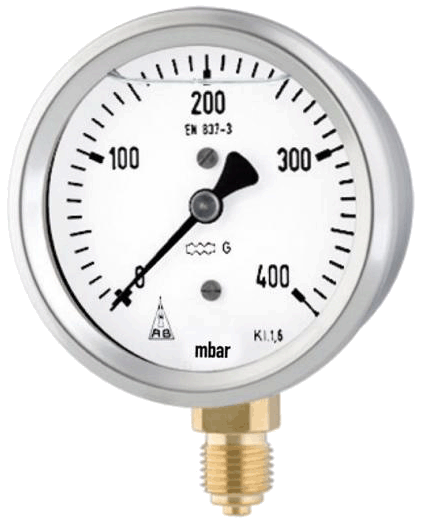

KPChgG 63-1 0 - 400 mbar	KPChg, KPChgG 63	Nerezové pouzdro se zaválcovaným kroužkem	05/12 09/12	6212 6212

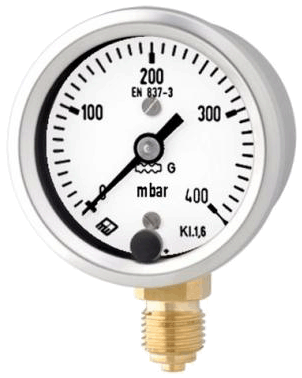

KPChg 50-1 0 - 400 mbar	KPChg 50	Nerezové pouzdro se zaválcovaným kroužkem	04/12 09/12	6232 6232

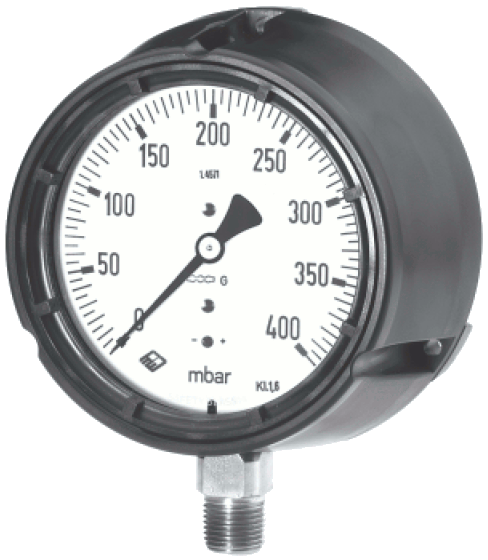

KPPG 4 ½″-3 0 - 400 mbar	KPPG 4 ½″	Americký standard, PBTB pouzdro, bezpečnostní provedení s mezistěnou	07/03 07/03	6401 6401

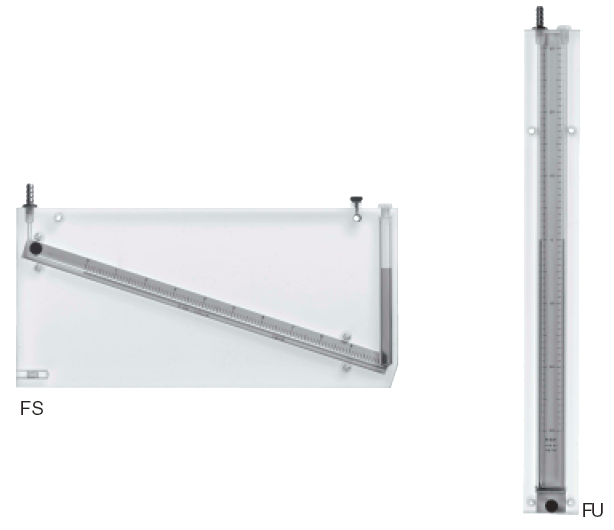

FS, FU	FU FS	Kapalinové tlakoměry U-trubice (FU), šikmá trubice (FS)	02/04	6800

Specifikace *			Kód *	Význam

Tlakoměry krabicové:			KP	Kapselfeder


Pouzdro:	bajonetové	nerez ocel 1.4301	.. Ch	Chemie

	se zaválcovaným kroužkem	nerez ocel 1.4301	.. Chg	Chemie, gebördelt

	bez kroužku, zaklapávací průzor	nerez ocel 1.4301	.. ChE	Chemie Eingeclipst

	čtvercové	široký rámeček	.. QB	Quadratgehäuse, Breitrahmen
		úzký rámeček	.. QS	Quadratgehäuse, Schmalrahm.

	se šroubovacím kroužkem	US standard, PBTP	.. PG	Process Gauges


Plnění pouzdra:	neplněné		bez dalšího kódu
	plněné glycerínem (standard)		.. .. G	Gehäusefüllung


Jmen. velikost:	průměr pouzdra (Ø)	50 mm	.. .. .. 50
		63 mm	.. .. .. 63
		80 mm	.. .. .. 80
		100 mm	.. .. .. 100
		4 ½″	.. .. .. 4 ½″
		160 mm	.. .. .. 160
		250 mm	.. .. .. 250

	rozměr rámečku	96 x 96 mm	.. .. .. 96
		144 x 144 mm	.. .. .. 144


Materiál:	připojení:	mosaz	.. .. .. .. –1
	krabice:	slitina CuBe
	těsnění:	NBR
	připojení:	CrNi ocel 1.4571	.. .. .. .. –3
	krabice:	CrNi ocel 1.4571
	těsnění:	FPM (Viton®)


Provedení:	vývod	spodní	bez dalšího kódu
		zadní centrický	.. .. .. .. .. .. rm	rückseitig mittig

	montáž	čelní kroužek (do panelu)	.. .. .. .. .. .. .. .. Fr	Frontring
		upevňovací deska (na stěnu)	.. .. .. .. .. .. .. .. Rh	Rand hinten
		se třmenem (do panelu)	.. .. .. .. .. .. .. .. BFr	Bügel Frontring


Rozsah:	standardně dle DIN EN 837-3 nebo ASME		např. 0 - 100 mbar	viz kat. listy 6...


Připojení:	G ¼ B, G ½ B, ¼″ NPT, ½″ NPT, M12x1,5, M20x1,5, atd.


Další možnosti:	např. červená ryska na stupnici, atd.


Příslušenství:	např. uzavírací ventil, atd.
