Tlakoměry s Bourdonovou trubicí, třída přesnosti 1,0 a 1,6

	Typ DN	Popis	Revize	Katalog. list
Bourdonovy trubice	-	Tlakoměry s Bourdonovou trubicí - všeobecné informace třídy přesnosti 1,0 a 1,6 dle EN 837-1	01/10	1000
RÜ 100-1 0 - 6 bar	RÜ 100, 160, 250	Černé pouzdro s převlečným kroužkem	06/05 03/03	1100 1100
RB 160-1 0 - 6 bar	RB, RBG 160, 250	Černé bajonetové pouzdro	08/02 08/02 11/05	1101 1101 1101

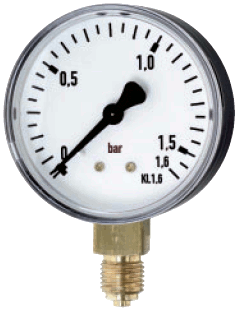

RE 63-1 0 - 1,6 bar	RE 63	Černé pouzdro, zaklapávací akrylátový průzor	03/06 04/06	1110 1110

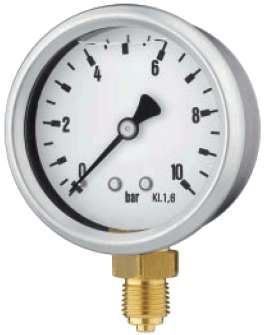

RgG 63-1 0 - 10 bar	RgG 63	Nerezové pouzdro se zaválcovaným kroužkem, plněno glycerínem	03/06 03/06	1112 1112

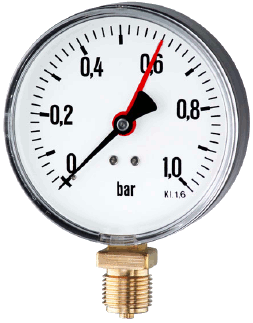

RE 100-1 0 - 1 bar	RE 100	Černé pouzdro, zaklapávací akrylátový průzor	06/05 06/05	1120 1120
RE 50-1 0 - 10 bar	RE 40, 50	Černé pouzdro, zaklapávací akrylátový průzor	08/10 08/10 08/10	1132 1132 1132

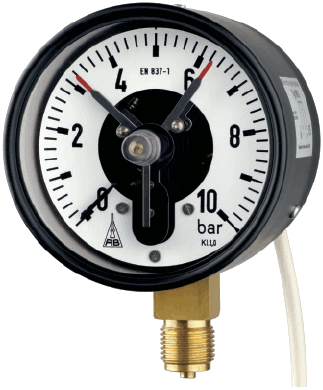

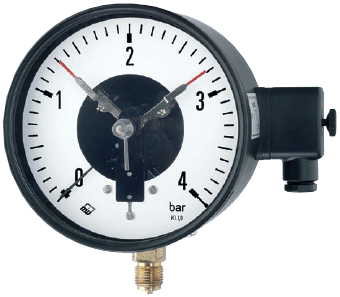

RÜ 100-1 M2 0 - 10 bar	RÜ 100, 160, 250	Černé pouzdro s převlečným kroužkem, s mezními kontakty	10/05 11/05	1190 1190
RB 160-1 M2 0 - 4 bar	RB, RBOe 160	Černé bajonetové pouzdro, s mezními kontakty	10/05 10/05	1191 1191

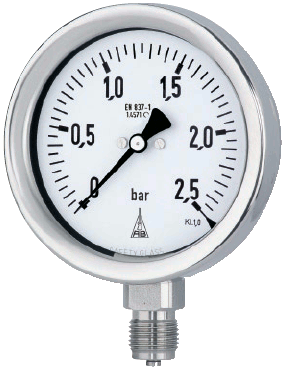

RCha 100-3 0 - 2,5 bar	RCha, RChaG 100, 160	Nerezové bajonetové pouzdro, americké provedení	11/09 11/09 11/09	1200 1200 1200
RChG 160-3 0 - 60 bar	RCh, RChG 100, 160, 250	Nerezové bajonetové pouzdro	11/09 11/09 11/09	1201 1201 1201

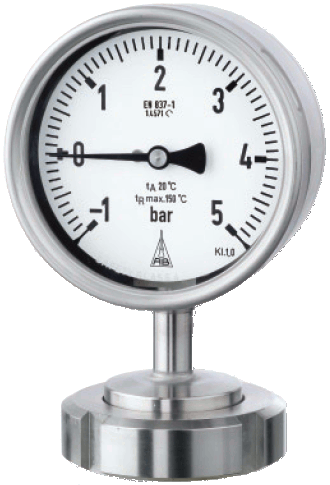

RCh 100-3 DW -1 .. +5 bar	RCh, RChG 100-3vDW, 160-3vDW	Nerezové bajonetové pouzdro, DW řada (svařované provedení)	10/10 10/10 10/10	1201.7 1201.7 1201.7

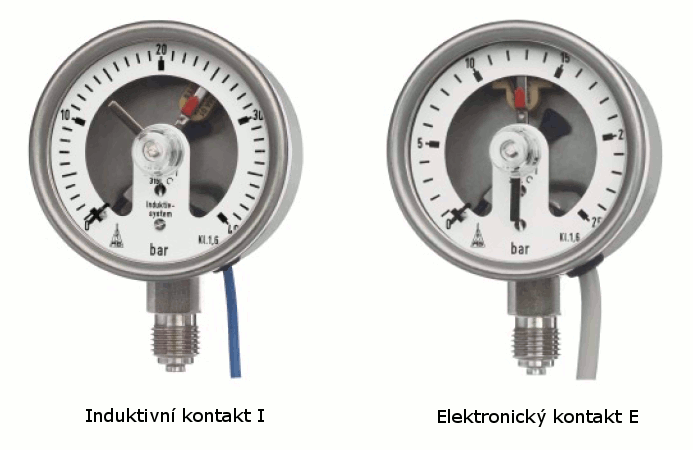

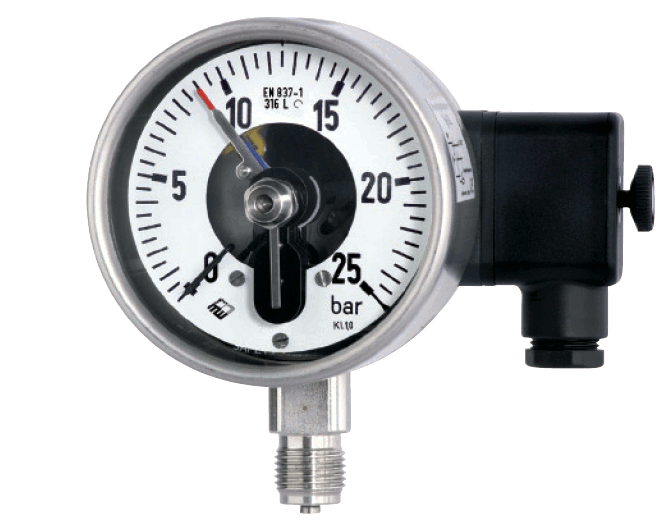

RCh 100-3, I 1 0 - 25 bar	RCh, RChOe 100, 160	Nerezové bajonetové pouzdro, s mezními kontakty S, M, E, I, P a eG	10/11 10/11	1201.90 1201.90

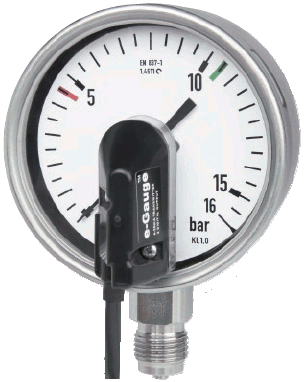

RCh 100-3 eG 0 - 16 bar	RCh, RChG 100-1/-3	Nerezové bajonetové pouzdro, e-Gauge	07/11 07/11	1201.93 1201.93
RChg 160-1 0 - 250 bar	RChg, RChgG 100	Nerezové pouzdro se zaválcovaným kroužkem	03/13 03/13 03/13	1202 1202 1202
RChg 80-1 0 - 25 bar	RChg, RChgG 80	Nerezové pouzdro se zaválcovaným kroužkem	11/09 11/09 11/09	1203 1203 1203
RChaG 63-3 0 - 4 bar	RCha, RChaG 63	Nerezové bajonetové pouzdro, americké provedení	11/09 11/09 11/09	1210 1210 1210

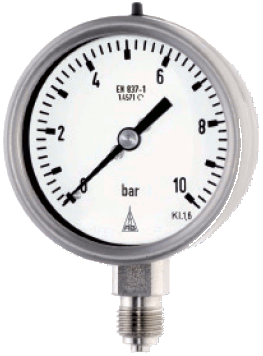

RCh 63-3 0 - 10 bar	RCh, RChG 63	Nerezové bajonetové pouzdro	11/09 11/09 11/09	1211 1211 1211

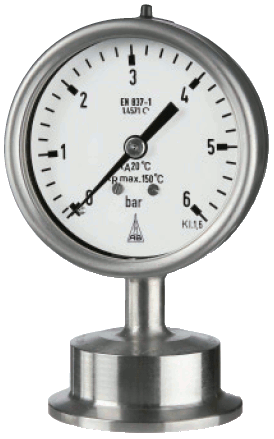

RCh 63-3v DW 0 - 6 bar	RCh, RChG 63-3vDW	Nerezové bajonetové pouzdro, DW řada (svařované provedení)	10/10 10/10 10/10	1211.7 1211.7 1211.7

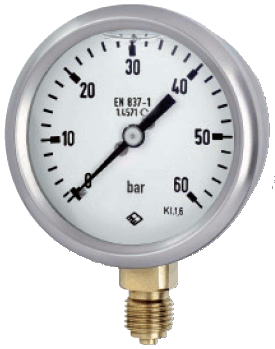

RChgG 63-1 0 - 60 bar	RChg, RChgG 63	Nerezové pouzdro se zaválcovaným kroužkem	03/13 03/13 03/13	1212 1212 1212
RCha 63-3 R201 -1 .. +15 bar	RCha 63	Nerezové bajonetové pouzdro, americké provedení, s jazýčkovým kontaktem R201	07/09 07/09	1219.4 1219.4
RCh 40-3 0 - 160 bar	RCh, RChG 40	Nerezové bajonetové pouzdro	11/09 11/09 11/09	1220 1220 1220

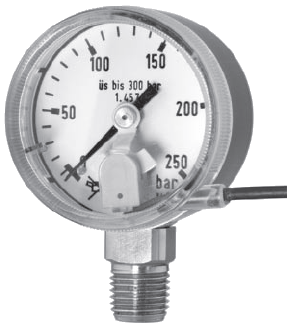

RChE 50-3 I1 0 - 250 bar	RChE 50	Monitorovací tlakoměr pro tlakové lahve, nerezové pouzdro, s induktivním kontaktem	05/03 08/03	1231-9.2 1231-9.2

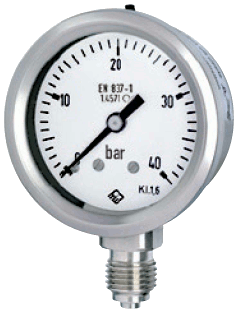

RChg 50-3 0 - 40 bar	RChg, RChgG 50	Nerezové pouzdro se zaválcovaným kroužkem	07/11 07/11 07/11	1232 1232 1232

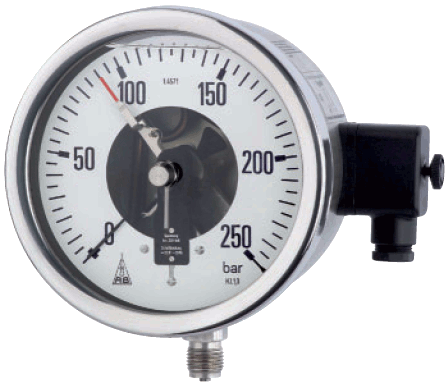

RChaOe 160-3 M1 0 - 250 bar	RCha, RChaOe 100, 160	Nerezové bajonetové pouzdro, americké provedení, s mezními kontakty	07/06 08/02	1290 1290

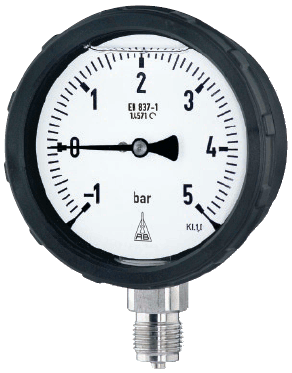

RKG 100-3 -1 .. +5 bar	RK, RKG 100	Černé polyamidové pouzdro se šroubovacím kroužkem	11/09 11/09 11/09	1300 1300 1300
RKG 63-1rT 0 - 10 bar	RK, RKG 63	Černé polyamidové pouzdro se šroubovacím kroužkem	11/09 11/09 11/09	1310 1310 1310

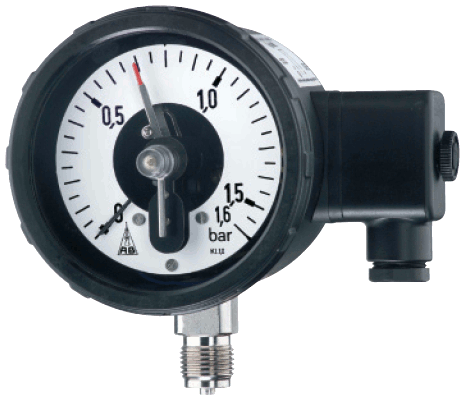

RK 100-3 M1 0 - 1,6 bar	RK, RKOe 100	Černé polyamidové pouzdro se šroubovacím kroužkem, s mezními kontakty	11/05 11/05	1390 1390

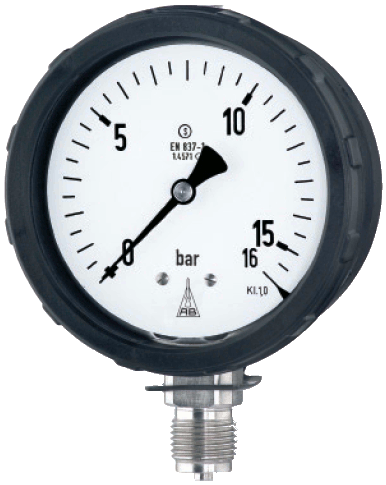

RSK 100-3 0 - 16 bar	RSK, RSKG 100	Černé polyamidové pouzdro se šroubovacím kroužkem, bezpečnostní provedení s mezistěnou (S3)	11/09 11/09 11/09	1400 1400 1400

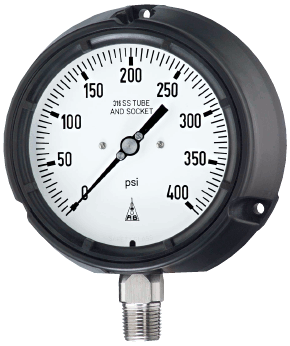

RPG 4 ½″-3 0 - 400 psi	RPG, RPGG 4 ½″	Americký standard, PBTB pouzdro, bezpečnostní provedení s mezistěnou	08/05 08/02	1401 1401

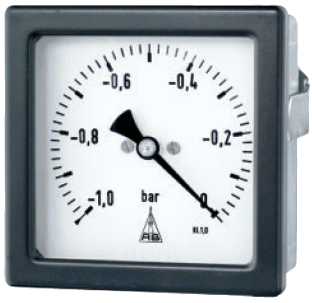

RQB 96-1 -1 - 0 bar	RQB, RQS 96, 144	Čtvercové pouzdro s černým rámečkem	11/05 02/04	1500 1500

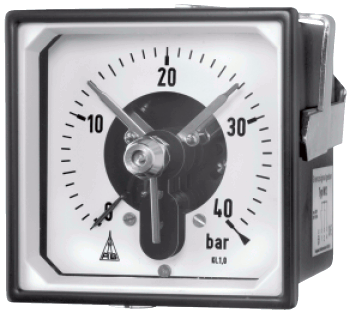

RQS 96-1 M12 0 - 40 bar	RQB, RQS 96, 144	Čtvercové pouzdro s černým rámečkem, s mezními kontakty	05/04 12/06	1590 1590

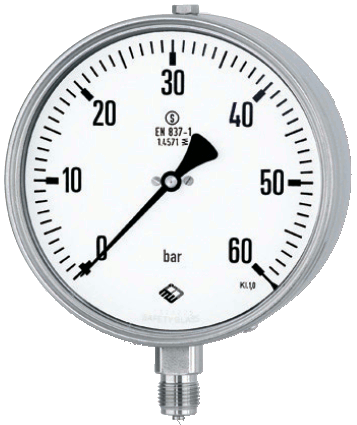

RSCh 160-3 0 - 60 bar	RSCh, RSChG 100, 160	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3)	06/11 06/11 06/11	1600 1600 1600

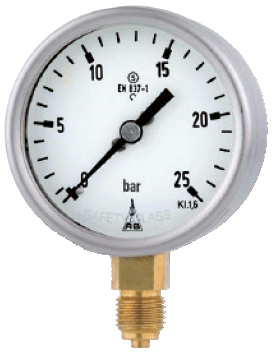

RSCh 63-1 0 - 25 bar	RSCh, RSChG 63	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3)	11/09 11/09 11/09	1610 1610 1610

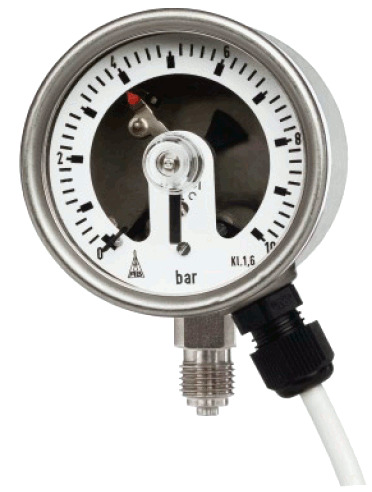

RSCh 63-3, M 1 0 .. 10 bar	RSCh 63	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), s magnetickými kontakty M	10/11 10/11	1619.1 1619.1
RSCh 63-3, I 1 0 - 40 bar	RSCh 63	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), s induktivními kontakty I nebo elektronickými kontakty E	10/11 10/11	1619.2 1619.2

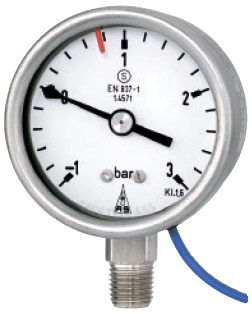

RSCh 63-3, R201 -1 .. +3 bar	RSCh 63	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), s jazýčkovými kontakty R	10/11 10/11	1619.4 1619.4

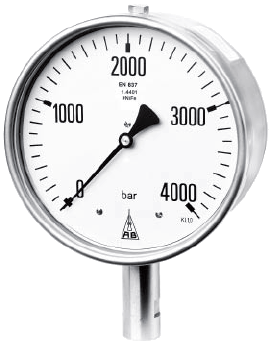

RSCh 160-3 0 - 4000 bar	RSCh, RSChG 160-3, 4000 bar	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), pro vysoký tlak	08/09 08/09	1640 1640
RSCh 100-3 M21 0 - 160 bar	RSCh, RSChOe 100, 160	Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), s mezními kontakty	05/03 11/05	1690 1690
RCaiCh 160-1 0 - 10 bar	RCaiCh 160-1	Nerezové bajonetové pouzdro, pro dekompresní komory	05/04 05/04	1800 1800
RChg 80-1 FzrmBFr 0 - 10 bar	-	Tlakoměry pro kolejová vozidla - přehled, všeobecné informace	08/10	AwB 33

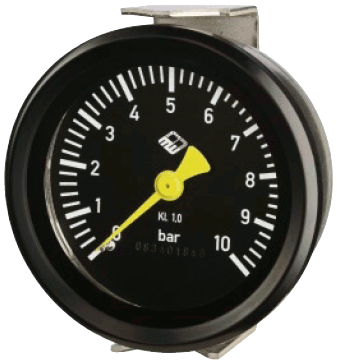

RChg 80-1 FzrmBFr 0 - 10 bar	Rg...Fz, RChg...Fz 60, 80, 100	Tlakoměry pro kolejová vozidla	08/10 08/10 08/10	1901 1901 1901

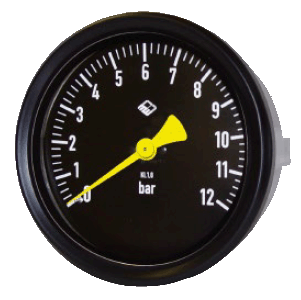

RChg 125-1 FzrBFr 0 - 12 bar	RChg...Fz 125	Tlakoměry pro kolejová vozidla DN 125	07/12 07/12	1901.1 1901.1

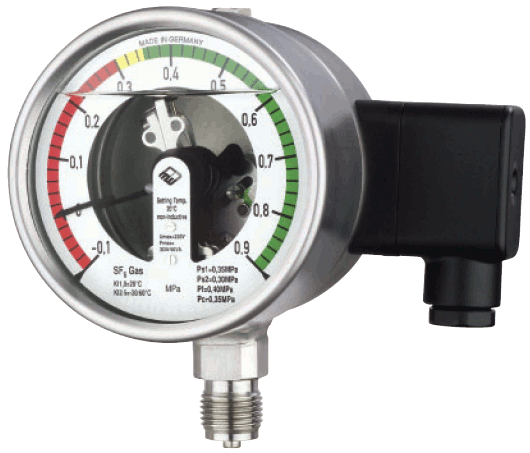

RChgOe 100-3 SF6 -0,1 .. + 0,9 MPa	RChg 100-3 SF6 RChgOe 100-3 SF6 RChgN 100-3 SF6	Tlakoměry pro monitorování tlaku / úniku plynu SF₆	04/06 04/06 04/06	1902 1902 1902

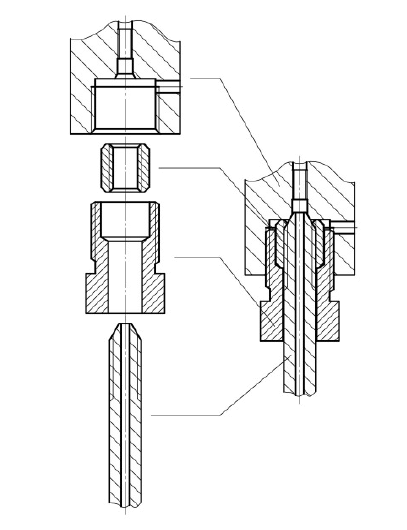

T01-000-014	T01-000-014	Vysokotlaká připojení (konstrukce a přehled)	06/09 06/09	T01..014 T01..014
T01-000-015	T01-000-015	Tlakoměry pro chladící média	07/02 06/02	T01..015 T01..015

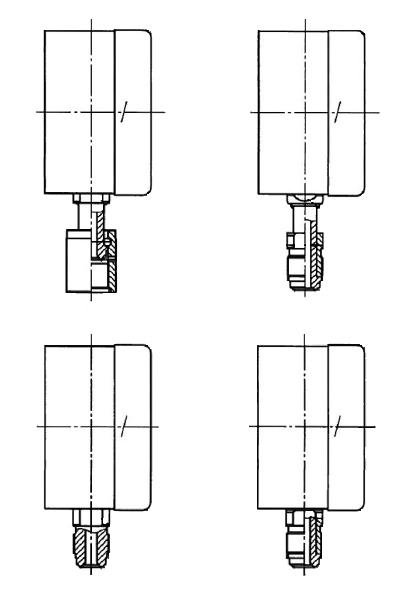

T01-000-016	T01-000-016	Přehled VCR^® připojení u tlakoměrů DN 63 (VCR^® 9/16-18 UNF)	01/10 01/10	T01..016 T01..016

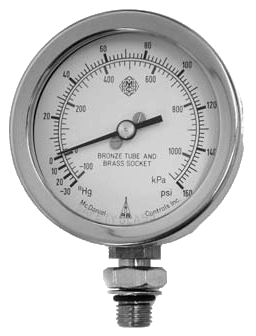

T01-000-017	T01-000-017	Tlakoměry pro hydrauliku s připojením 7/16"-20 SAE	06/02 06/02	T01..017 T01..017

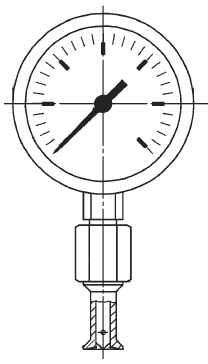

T01-000-022	T01-000-022	Tlakoměry pro testování konzerv	06/03 09/10	T01..022 T01..022
T01-000-022	T01-000-032	Tlakoměry s připojením Ø 6 mm nebo ¼" pro šroubení se zářeznými kroužky (Parker, Swagelok ® apod.)	07/11 07/11	T01..032 T01..032
T01-000-033	T01-000-033	Přehled VCR^® připojení u tlakoměrů DN 50 (VCR^® 9/16-18 UNF)	04/11 04/11	T01..033 T01..033

Klíč k určení typu - značení přístrojů MANOTHERM

Specifikace *			Kód *	Význam

Tlakoměry s Bourdonovou trubicí:			R	Rohrfeder


Použití:	provozní tlakoměry	třída přesnosti 1 a 1,6	bez dalšího kódu
	tlakoměry pro dekompresní komory		.. Cai	Caisson
	kontrolní tlakoměry	třída přesnosti 0,6 a lepší	.. F	Feinmess
	kontrolní tlakoměry se zkušebním ventilem		.. FP	Feinmess Prüf-Manometer


Pouzdro:	bajonetové	ocel tř. 10, černě lakováno	.. .. B	Bajonettring
		nerez ocel 1.4301	.. .. Ch	Chemie
		nerez ocel 1.4301, bezpečnostní S3	.. .. SCh	Sicherheitsausführung Chemie
		nerez ocel 1.4301, široký kroužek	.. .. Cha	Chemie, amerikan. Bauform

	se zaválcovaným kroužkem	nerez ocel 1.4301	.. .. Chg	Chemie, gebördelt
		levné provedení	.. .. g	gebördelt

	bez kroužku, zaklapávací průzor	ocel tř. 10, černě lakováno	.. .. E	Eingeclipst
		nerez ocel 1.4301	.. .. ChE	Chemie Eingeclipst

	čtvercové	široký rámeček	.. .. QB	Quadratgehäuse, Breitrahmen
		úzký rámeček	.. .. QS	Quadratgehäuse, Schmalrahm.

	se šroubovacím kroužkem	Polyamid 6B	.. .. K	Kunststoff
		Polyamid 6B, bezpečnostní S3	.. .. SK	Sicherheitsausführung, Kunststoff

		US standard, PBTP	.. .. PG	Process Gauges


Plnění pouzdra:	neplněné		bez dalšího kódu
	plněné glycerínem (standard)		.. .. .. G	Gehäusefüllung
	plnitelné pouzdro		.. .. .. (G)	(Gehäusefüllung)
	plněné olejem (s elektrickým příslušenstvím)		.. .. .. Oe	Oelfüllung


Jmen. velikost:	průměr pouzdra (Ø)	40 mm	.. .. .. .. 40
		50 mm	.. .. .. .. 50
		63 mm	.. .. .. .. 63
		80 mm	.. .. .. .. 80
		100 mm	.. .. .. .. 100
		4 ½″	.. .. .. .. 4 ½″
		160 mm	.. .. .. .. 160
		250 mm	.. .. .. .. 250

	rozměr rámečku	96 x 96 mm	.. .. .. .. 96
		144 x 144 mm	.. .. .. .. 144


Materiál:	připojení:	mosaz	.. .. .. .. .. –1
	Bourdonova trubice:	bronz, 1.4571 (od 60 bar)
	připojení:	nerez ocel 1.4571	.. .. .. .. .. –3
	Bourdonova trubice:	nerez ocel 1.4571, slitina NiFe (od 1600 bar)
	připojení:	monel	.. .. .. .. .. –6
	Bourdonova trubice:	monel


Provedení:	spojení pouzdro / vývod	standardní (šroubované)	bez dalšího kódu
		svařené	.. .. .. .. .. .. v	verschweisst

	vývod	spodní	bez dalšího kódu
		zadní excentrický	.. .. .. .. .. .. .. r	rückseitig
		zadní centrický	.. .. .. .. .. .. .. rm	rückseitig mittig

	montáž	čelní kroužek (do panelu)	.. .. .. .. .. .. .. .. Fr	Frontring
		upevňovací deska (na stěnu)	.. .. .. .. .. .. .. .. Rh	Rand hinten
		se třmenem (do panelu)	.. .. .. .. .. .. .. .. BFr	Bügel Frontring
		nástavec pro držák přístroje	.. .. .. .. .. .. .. .. Mgh	Messgerätehalter


Rozsah:	standardně dle DIN EN 837-1 nebo ASME		např. 0 - 100 bar	viz kat. listy 1000 a 2000


Připojení:	G ¼ B, G ½ B, ¼″ NPT, ½″ NPT, M12x1,5, M20x1,5, atd.


Další možnosti:	např. červená ryska na stupnici, vlečná ručka, atd.


Příslušenství:	např. oddělovací membrána, mezní kontakty, atd.

Produkty

ATIO, s.r.o.
ul. Práce 1367
277 11 Neratovice

Tel.: 315 687 976-7
Fax: 315 688 205
E-mail: mail@atio.cz
Vizitka firmy (vCard)

Tlakoměry s Bourdonovou trubicí, třída přesnosti 1,0 a 1,6

Klíč k určení typu - značení přístrojů MANOTHERM

*) Ne všechny kombinace kódů jsou možné. Dostupné varianty provedení pro jednotlivé typy přístrojů jsou uvedeny v příslušných katalogových listech.
