Membránové tlakoměry, třída přesnosti 1,6
| Typ DN | Popis | Revize | Katalog. list | |
| - | Membránové tlakoměry - všeobecné informace třídy přesnosti 1,6 dle EN 837-1 | 08/01 08/00 | 3000  3000  | |

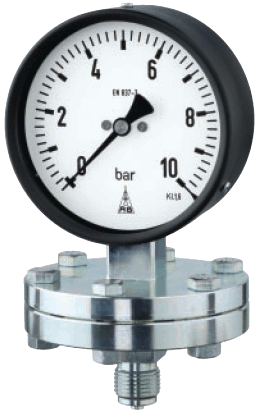

| PÜ 100, 160, 250 | Černé pouzdro s převlečným kroužkem | 01/06 01/06 | 3100 3100 | |

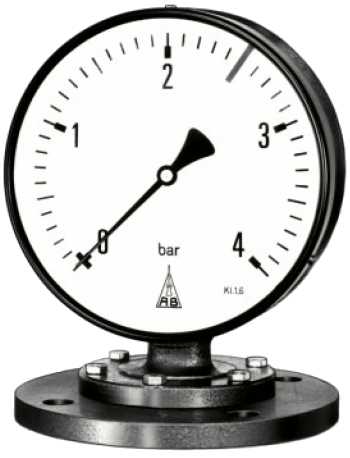

| Pm 160-2 | Pouzdro ze šedé litiny s převlečným kroužkem, DIN 6697, pro vozy na sypké substráty | 11/05 | 3110 | |

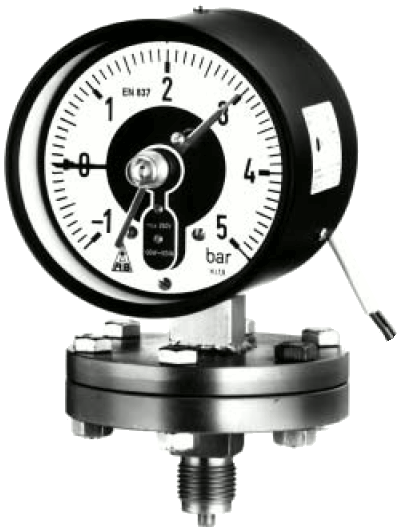

| PÜ 100, 160, 250 |
Černé pouzdro s převlečným kroužkem, s mezními kontakty | 11/05 11/05 | 3190 3190 | |

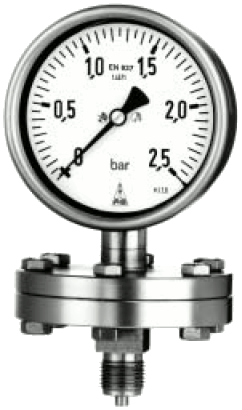

| PCh, PChG 100, 160 | Nerezové bajonetové pouzdro | 03/06 02/04 03/06 |
3201  3201 3201 | |

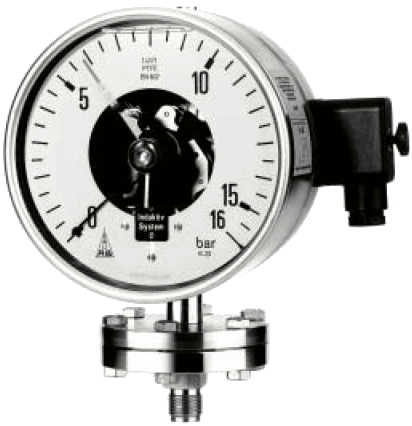

| PCh, PChOe 100, 160 | Nerezové bajonetové pouzdro, s mezními kontakty | 03/06 03/03 |
3291 3291 | |

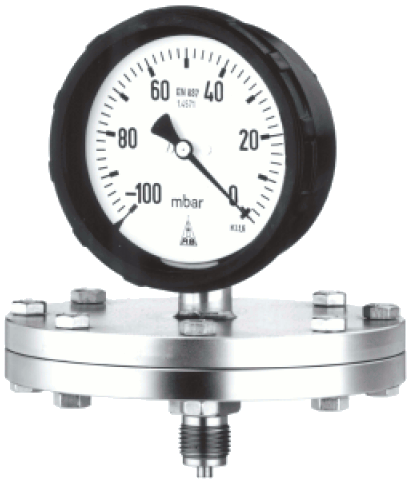

| PK, PKG 100 | Černé polyamidové pouzdro se šroubovacím kroužkem | 12/05 02/04 12/05 | 3300 3300 3300 | |

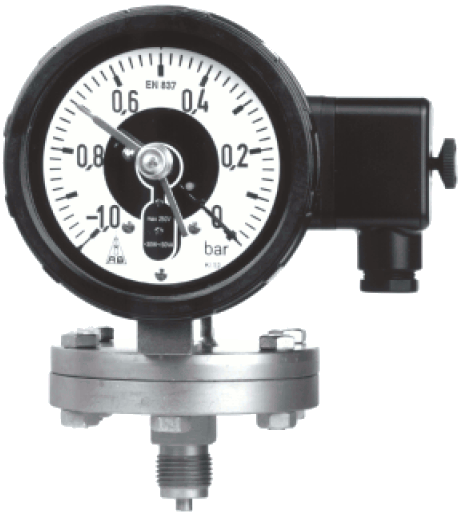

| PK, PKOe 100 | Černé polyamidové pouzdro se šroubovacím kroužkem, s mezními kontakty | 05/04 09/03 | 3390 3390 | |

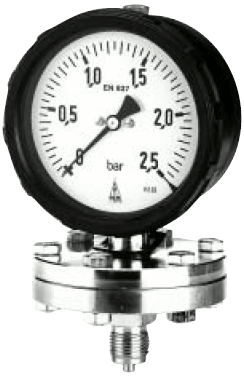

| PSK, PSKG 100 | Černé polyamidové pouzdro se šroubovacím kroužkem, bezpečnostní provedení s mezistěnou (S3) | 04/06 03/06 | 3400 3400 | |
| PSCh, PSChG 100, 160 | Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3) | 12/06 12/06 | 3600 3600 | |

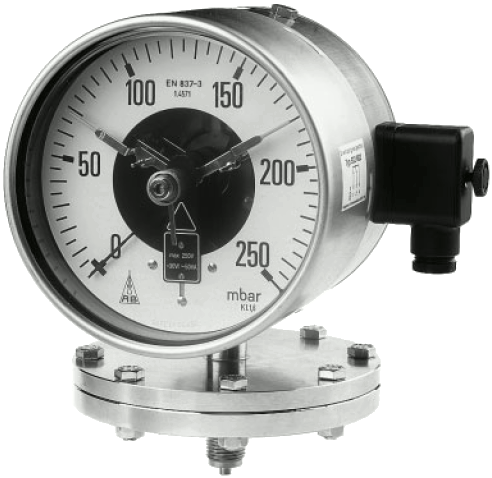

| PSCh, PSChOe 100, 160 | Nerezové bajonetové pouzdro, bezpečnostní provedení s mezistěnou (S3), s mezními kontakty | 11/05 11/05 | 3690 3690 | |

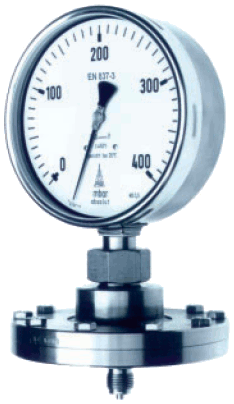

| APCh, APSChG 100, 160 | Nerezové bajonetové pouzdro, tlakoměry pro měření absolutního tlaku | 12/06 07/08 | 3901 3901 |
Klíč k určení typu - značení přístrojů MANOTHERM
| Specifikace * | Kód * | Význam | ||
| Membránové tlakoměry: | P | Plattenfeder | ||
| Použití: | standardní membránové tlakoměry | P | Plattenfeder | |
| speciální tlakoměry pro vozy na sypké substráty | Pm | |||
| speciální tlakoměry pro měření absolutního tlaku | AP | Absolutdruck, Plattenfeder | ||
| Pouzdro: | s převlečným kroužkem | ocel tř. 10, černě lakováno | .. Ü | Übersteckring |
| bajonetové | nerez ocel 1.4301 | .. Ch | Chemie | |
| nerez ocel 1.4301, bezpečnostní S3 | .. SCh | Sicherheitsausführung Chemie | ||
| nerez ocel 1.4301, široký kroužek | .. Cha | Chemie, amerikan. Bauform | ||
| se šroubovacím kroužkem | Polyamid 6B | .. K | Kunststoff | |
| Polyamid 6B, bezpečnostní S3 | .. SK | Sicherheitsausführung, Kunststoff | ||
| Plnění pouzdra: | neplněné | bez dalšího kódu | ||
| plněné glycerínem (standard) | .. .. G | Gehäusefüllung | ||
| plnitelné pouzdro | .. .. (G) | (Gehäusefüllung) | ||
| plněné olejem (s elektrickým příslušenstvím) | .. .. Oe | Oelfüllung | ||
| Jmen. velikost: | průměr pouzdra (Ø) | 100 mm | .. .. .. 100 | |
| 160 mm | .. .. .. 160 | |||
| 250 mm | .. .. .. 250 | |||
| Materiál: | spodní příruba: | ocel tř. 11, pozinkováno | .. .. .. .. –2 | |
| těsnění: | NBR | |||
| membrána: | CrNi ocel (10 až 250 mbar), NiCrCo ocel Duratherm® (0,4 až 1,6 bar), pozinkovaná ocel (2,5 až 40 bar) | |||
| spodní příruba: | CrNi ocel 1.4571 | .. .. .. .. –3 | ||
| těsnění: | FPM (Viton®) | |||
| membrána: | CrNi ocel (10 až 250 mbar), NiCrCo ocel Duratherm® (0,4 až 40 bar) | |||
| spodní příruba: | ocel tř. 11, pozinkováno, PTFE výstelka | .. .. .. .. –4 | ||
| těsnění: | PTFE | |||
| membrána: | s PTFE fólií, CrNi ocel (10 až 250 mbar), NiCrCo ocel Duratherm® (0,4 až 40 bar) | |||
| spodní příruba: | CrNi ocel 1.4571, PTFE výstelka | .. .. .. .. –5 | ||
| těsnění: | PTFE | |||
| membrána: | s PTFE fólií, CrNi ocel (10 až 250 mbar), NiCrCo ocel Duratherm® (0,4 až 40 bar) | |||
| Provedení: | spodní vývod | bez dalšího kódu | ||
| Rozsah: | standardně dle DIN EN 837-3 nebo ASME | např. 0 - 100 mbar | viz kat. list 3000 | |
| Připojení: | G ½ B, ½″ NPT, M20x1,5, příruby dle DIN EN 1092-1, příruby dle ASME atd. | |||
| Další možnosti: | např. červená ryska na stupnici, membrána s ochrannou fólií z tantalu, atd. | |||
| Příslušenství: | např. mezní kontakty, atd. | |||
